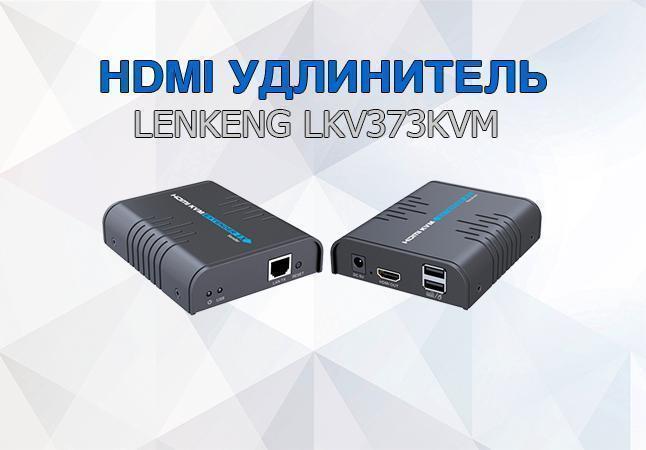

LKV373KVM при использовании дополнительного оборудования – бесконечный удлинитель HDMI

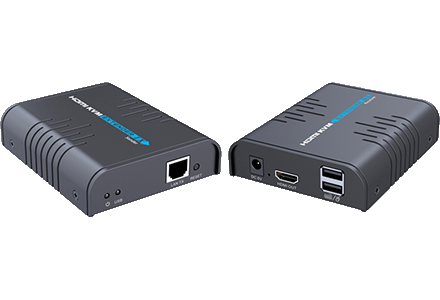

Удлинитель HDMI LKV373KVM с функцией KVM позволяет передавать HDMI сигнал до 1080p@60Гц на расстояние до 120 метров через сетевой кабель (CAT5 — 80м, CAT5E — 100м, CAT6 — 120м) и по локальной сети Ethernet. При передаче изображение подвергается MJPEG сжатию низкой степени, что позволяет, с одной стороны, избежать видимых искажений, а с другой, снизить поток данных.  LKV373KVM поддерживает возможности  Point to Multipoint/Point to Point подключения.

Point to Point подключение LKV373KVM

Новые возможности удлинителю HDMI по сетевому кабелю придает KVM функциональность. LKV373KVM позволяет подключаться к компьютеру с удаленной консоли с помощью 2-х USB-разъемов для клавиатуры и мыши. Есть светодиодные индикаторы питания и подключенных USB устройств. Этот ретранслятор HDMI с поддержкой функции KVM дает возможность дистанционно управлять видеорегистратором по локальной сети.

Подключение к ПК	Подключение к видеорегистратору

Поддержка функции KVM (Keyboard, Video monitor, Mouse) предоставляет аппаратное решение задачи управления множеством компьютеров с одной клавиатуры, с одного монитора или одной мышкой без специального программного обеспечения.  (Операционная система: Windows 98 и выше (XP, 7, 10 и др.).)  Наличие USB канала связи позволяет управлять источником сигнала простыми клавиатурой и мышью.

Point to Multipoint/Point подключения LKV373KVM

Point to Multipoint подключение когда один передатчик работает с подключением дополнительного оборудования: коммутаторов и роутеров с множеством приемников. Эта функция  может помочь вам упростить подключение и сэкономить (необходимо правильно сконфигурировать и настроить подключение коммутаторов и роутеров друг к другу)

С помощью дополнительного оборудования — Ethernet-коммутаторов или маршрутизаторов можно увеличить дальность передачи до бесконечности (необходимо сконфигурировать и настроить подключение коммутаторов и роутеров друг к другу). Каждый коммутатор (роутер), будет выполнять функции репитера, и увеличит дальность передачи еще на 80—120м. Также, с помощью коммутаторов, можно разделить HDMI сигнал максимум для 253 приемников. В этом случае к сети будет подключен 1 передатчик LKV373KVM и необходимое количество приемников LKV373KVMRX или LKV373RX.

Соединение и настройка коммутаторов и роутеров, а также подключение LKV373KVM подчиняются принципам построения обычной Ethernet-сети. LKV373KVM будут TCP/IP клиентами. Расстояния передачи будут зависеть от топологии сети и применяемого оборудования. Передатчики и приемники LKV373KVM комплектуются блоками питания.

Основные характеристики и преимущества LKV373KVM

• Передача HDMI сигнала 1080P по одному кабелю витая пара до 120м
• Возможность подключения к приёмникам мыши и клавиатуры по USB
• Поддержка режимов HDMI: 480i@60Гц, 480P@60Гц, 576i@50Гц, 576P@60Гц, 720P@50/60Гц, 1080i@50/60Гц, 1080P/50/60Гц
• Поддержка аудио: LPCM, стерео, 16/20/24 bit, 32/44/48/96/192 kHz
• HDMI 1.3.
• Поддержка HDCP
• При использовании дополнительного оборудования разветвление HDMI максимум для 253 приемников
• При использовании дополнительного оборудования практически бесконечный удлинитель HDMI


*  Специфика и ограничения в применении

• Любые манипуляции, связанные с подключением и отключением кабелей HDMI, производите только при выключенном оборудовании (желательно даже вынимать вилки питания из розеток 220В). Несоблюдение этого правила может привести к выходу из строя HDMI портов.
• В связи с тем, что при работе LKV373KVM в режиме разветвления HDMI сигнала поток данных достигает 80-90 Mbps, функционирование других клиентов данной сети будет затруднено или невозможно. Необходимо использовать отдельную сеть для работы LKV373KVM, где нет других источников трафика.
• По возможности, рекомендуется использовать неуправляемые коммутаторы. Управляемые коммутаторы и роутеры требуют настройки в соответствии с тополигией сети.
• В системе может существовать только 1 передатчик LKV373KVM. Другими словами, для каждого передатчика нужна отдельная сеть для трансляции и распространения HDMI сигнала.
• Необходимо учитывать тот факт, что каждый коммутатор вносит задержку в распространение сигнала, и при применении большого числа последовательно соединенных коммутаторов, задержка может достигать существенных величин.
• Из-за особенностей передачи данных, устройство стабильно работает только в проводных сетях. Эксперименты показали, что по wi-fi нормальное функционирование возможно при низком разрешении картинки (480i,480p,576i,576p).
